四邊形膜片
名稱：

四邊形膜片

描述：四邊形膜片廣泛用于各種機械裝置的軸系傳動，如水泵（尤其是大功率、化工泵）、風機、壓縮機、液壓機械、石油機械、印刷機械、紡織機械、化工機械、礦山機械、冶金機械、航空（直升飛機）、艦艇高速動力傳動系統、汽輪機、活塞式動力機械傳動系統、履帶式車輛，以及發電機組高速、大功率機械傳動系統，經動平衡后應用于高速傳動軸系已比較普遍。

0317-8349109
詳細介紹

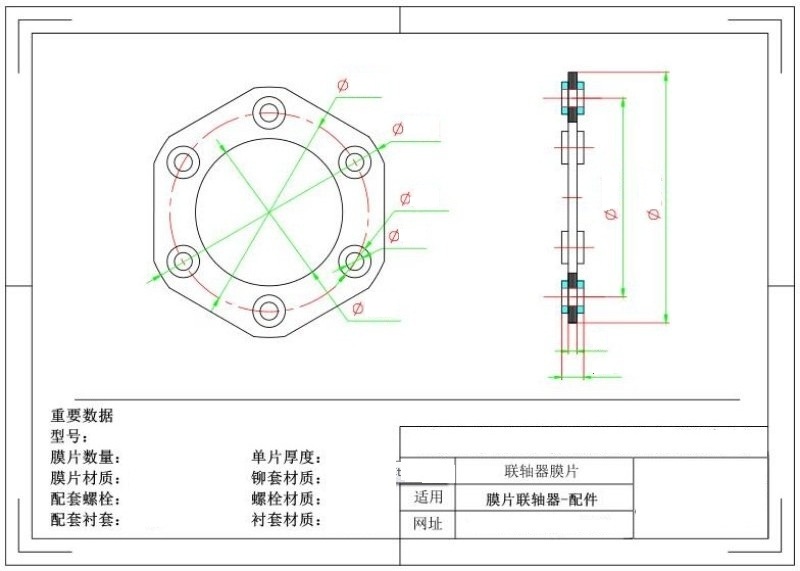

膜片圖片一

四邊形膜片廣泛用于各種機械裝置的軸系傳動，如水泵（尤其是大功率、化工泵）、風機、壓縮機、液壓機械、石油機械、印刷機械、紡織機械、化工機械、礦山機械、冶金機械、航空（直升飛機）、艦艇高速動力傳動系統、汽輪機、活塞式動力機械傳動系統、履帶式車輛，以及發電機組高速、大功率機械傳動系統，經動平衡后應用于高速傳動軸系已比較普遍。

四邊形膜片與齒式聯軸器相比，沒有相對滑動，不需要潤滑、密封，無噪聲，基本不用維修，制造方便，可部分代替齒式聯軸器。膜片聯軸器在工業發達應用已很普通，在我國已制訂機械行業標準，已修訂為新的行業標準：JB/T 9147-1999（代替ZB/T J19022-90） 聯軸器各轉矩間的關系。四邊形膜片至少由一個膜片和兩個軸套組成。膜片被用銷釘緊固在軸套上一般不會松動或引起膜片和軸套之間的反沖。有一些生產商提供兩個膜片的，也有提供三個膜片的，中間有一個或兩個剛性元件，兩邊再連在軸套上。單膜片聯軸器和雙膜片聯軸器的不同之處是處理各種偏差能力的不同，鑒于其需要膜片能復雜的彎曲，所以單膜片聯軸器不太適應偏心。而雙膜片聯軸器可以同時曲向不同的方向，以此來補償偏心。

四邊形膜片這種特性有點像波紋管聯軸器，實際上聯軸器傳遞扭矩的方式都差不多。膜片本身很薄，所以當相對位移荷載產生時它很容易彎曲，因此可以承受高達1.5度的偏差，同時在伺服系統中產生較低的軸承負荷。膜片聯軸器常用于伺服系統中，膜片具有很好的扭矩剛性，但稍遜于波紋管聯軸器。另一方面，膜片聯軸器非常精巧，如果在使用中誤用或沒有正確安裝則很容易損壞。所以偏差在聯軸器的正常運轉的承受范圍之內是非常的。選擇適合的聯軸器是用好聯軸器的關鍵一步，在設計階段就得考慮選用什么類型的聯軸器了。



江蘇四邊形膜片　山東四邊形膜片　

  • 聯軸器在選擇時要考慮什么因素？聯軸器的選擇主要考慮所需傳遞軸轉速的高低、載荷的大小、被聯接兩部件的安裝精度等、回轉的平穩性、價格等，參考各類聯軸器的特性，選擇一種合用的聯軸器類型。
  • 澤凱為您介紹聯軸器膜片？聯軸器膜片綜合服務，若在地腳螺栓緊固之前檢測聯軸器的同心度，則調整好后，不必急于拆掉測量工具。因為在緊固地腳螺栓的過程中，由于緊固方法不當，或者地腳螺栓附近的墊鐵沒有支撐實在等原因，會造成緊固后安裝精度發生變化。
  • DJM型金屬膜片聯軸器簡介DJM型金屬膜片聯軸器利用彈性變形來補償所聯兩軸的相對位移，是一種的金屬彈性元件撓性聯軸器，在實際應用中一般采用接中間軸型，以提高兩軸線偏移補償性能。
  • 如何正確的選擇聯軸器膜片？六邊形聯軸器膜片為什么容易壞呢？這也是眾多使用聯軸器膜片客戶常提出的質疑。
